Hướng Dẫn Fix Mạch Đồng Hồ Hộp Chống Nước Từ 4S Sang 3S

Một số loại đồng hồ hiển thị pin hộp chống nước trên thị trường được thiết kế mặc định để sử dụng cho pin 4S. Khi cần sử dụng cho pin 3S, thợ kỹ thuật chỉ cần fix lại mạch bằng cách chấm chì nối đúng vị trí pad là có thể chuyển đổi chế độ hoạt động.

Bài viết dưới đây hướng dẫn chi tiết cách chuyển mạch đồng hồ từ 4S sang 3S đúng kỹ thuật, dễ thực hiện và an toàn.

Nguyên Lý Chuyển Mạch 4S Sang 3S

• Mạch đồng hồ sử dụng pad chọn chế độ cell

• Mặc định để hở pad → mạch hiểu là 4S

• Khi nối 2 pad lại bằng thiếc → mạch chuyển sang 3S

Việc chấm chì giúp mạch nhận đúng thang điện áp và hiển thị chính xác dung lượng pin.

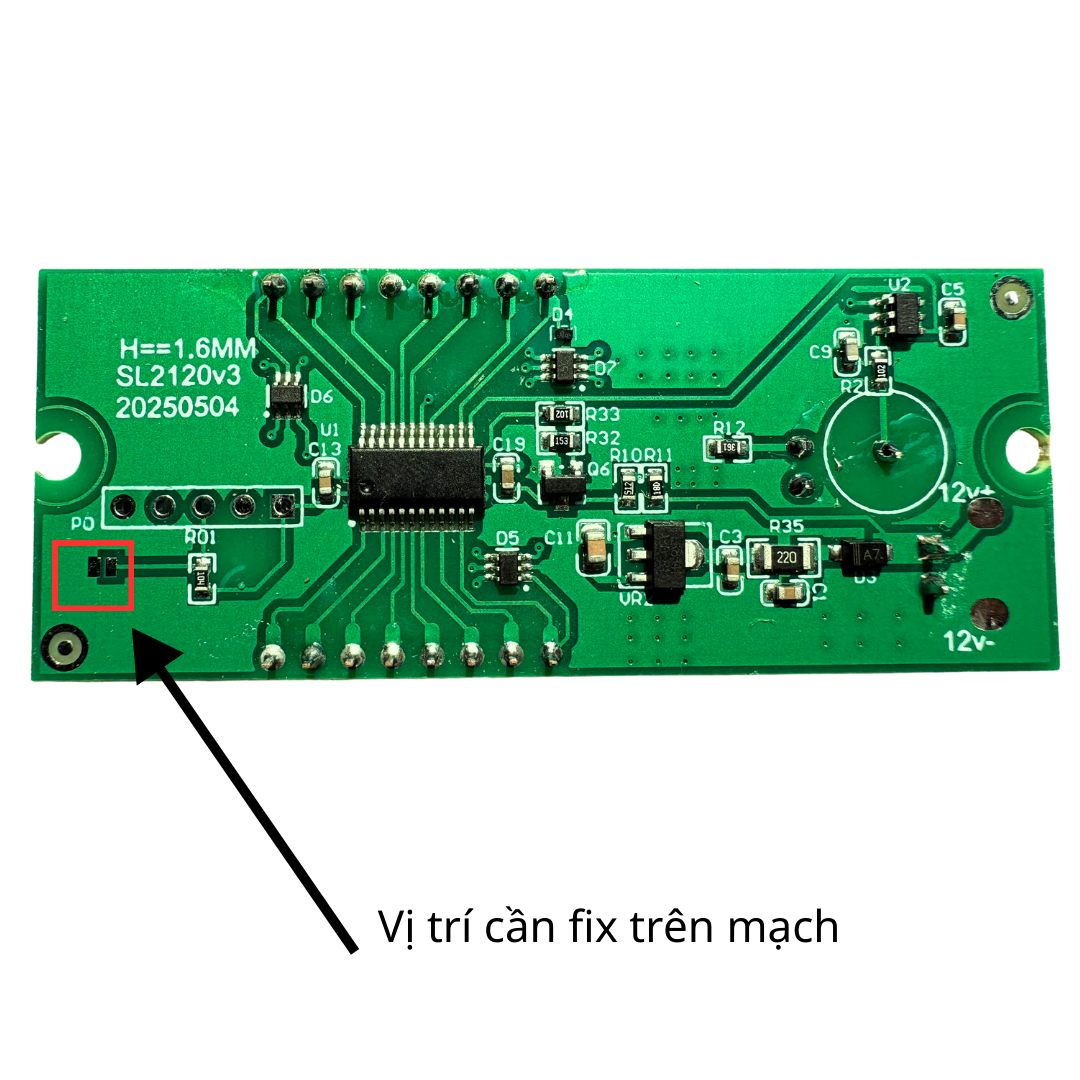

Vị Trí Cần Fix Trên Mạch

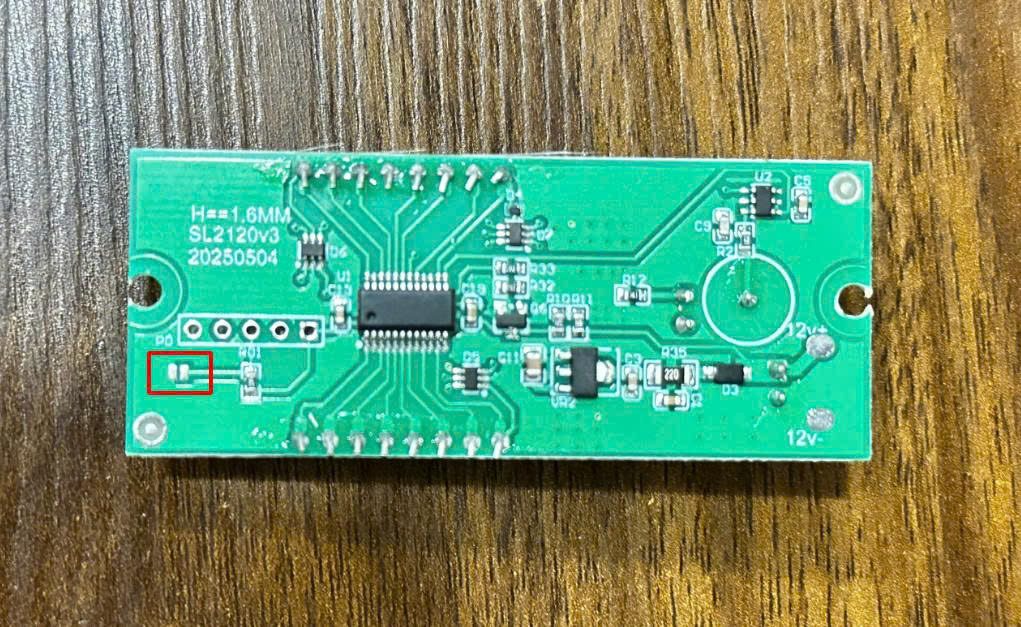

Vị trí cần chấm chì đã được đánh dấu trong hình minh họa, gồm 2 pad đồng nằm sát nhau trên bo mạch.

👉 Đây là điểm chuyển chế độ điện áp từ 4S sang 3S.

Cách Thực Hiện Fix Mạch Đồng Hồ 4S Sang 3S

Bước 1: Chuẩn bị

• Mỏ hàn đầu nhỏ

• Thiếc hàn (khuyến nghị 63/37)

• Ngắt hoàn toàn nguồn điện trước khi thao tác

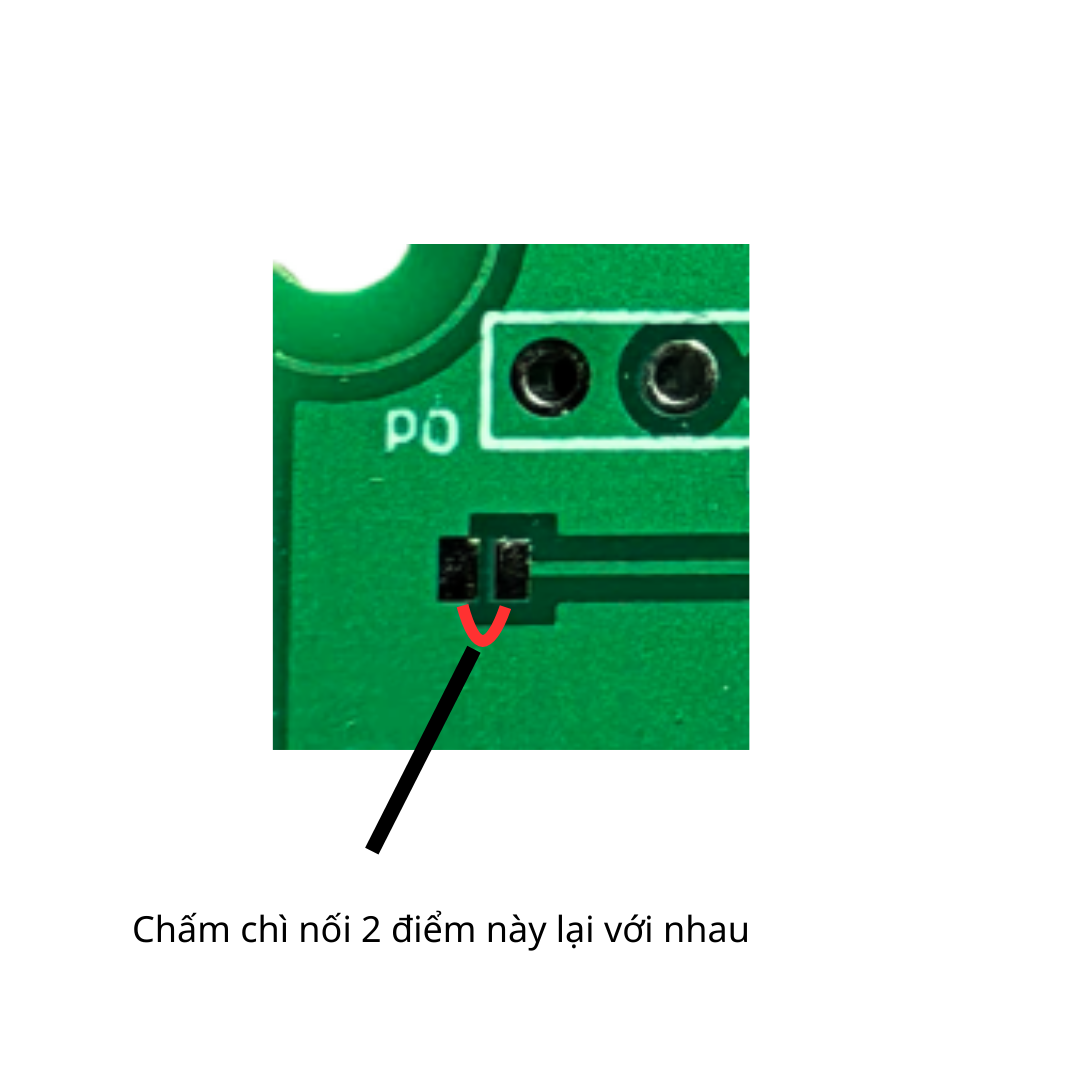

Bước 2: Chấm chì nối pad

• Dùng mỏ hàn chấm một lượng thiếc vừa đủ

• Nối liền 2 pad được khoanh trên mạch

• Không để thiếc lem sang linh kiện xung quanh

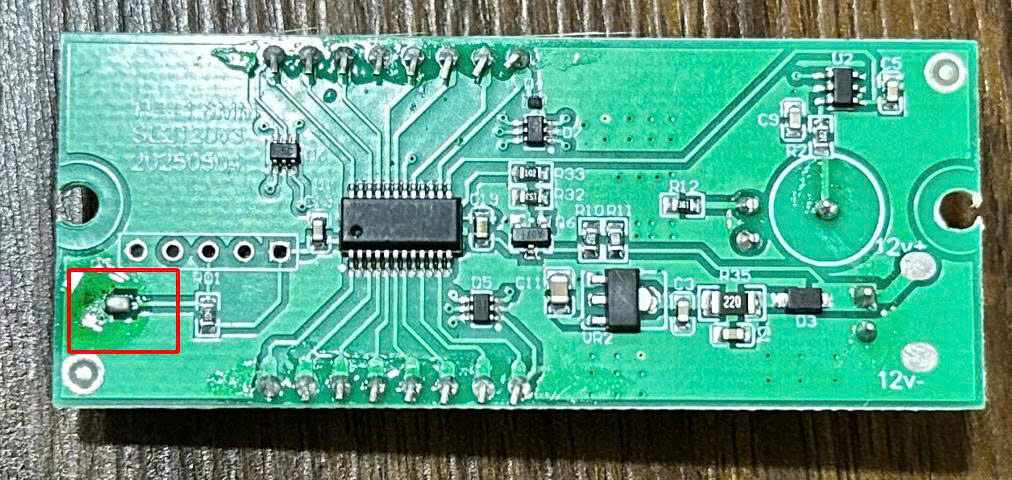

Bước 3: Kiểm tra

• Dùng đồng hồ đo thông mạch

• Hai pad đã thông mạch là đạt yêu cầu

Lưu Ý Khi Fix Mạch

• Không cấp điện khi đang hàn

• Không nối nhầm pad khác trên mạch

• Chỉ chấm chì, không cần dùng dây nối

Thao tác đúng giúp mạch hoạt động ổn định, không báo sai điện áp.

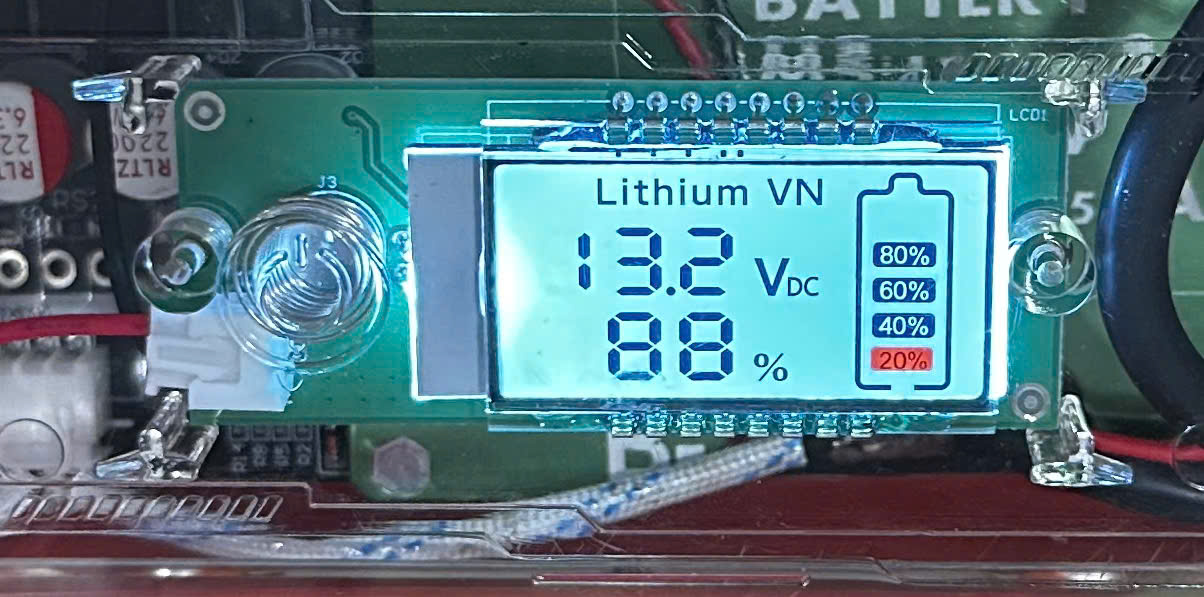

Sau Khi Chuyển Sang 3S

Đồng hồ phù hợp sử dụng cho:

• Pin lithium 3S (9V – 12.6V)

• Pin 3S dùng cho hộp pin chống nước

• Các hệ pin DIY, pin xe điện nhỏ

Hiển thị điện áp và phần trăm pin ổn định, không nhảy số.

Kết Luận

Việc fix mạch đồng hồ hộp chống nước từ 4S sang 3S rất đơn giản, chỉ cần chấm chì đúng vị trí trên mạch là có thể sử dụng ngay cho pin 3S. Đây là cách làm nhanh, tiết kiệm và phù hợp cho thợ kỹ thuật cũng như người dùng DIY.
